近红外-眼动仪同步方案
多模态是指整合或者融合两种或两种以上生理测量技术，利用其多重测量技术的独特融合技术，使得认证和识别过程更加精准。与传统的单一测量方式的主要区别在于，多模态测量技术可通过独立的或多种采集方式合而为一的采集器，采集不同的生理特征（比如：脑电、眼动等），进一步分析、判断多种生理指标的特征和相互关系。
NIRS-眼动同步测量的优势：
首先，近红外光谱仪和眼动仪都是相对便宜、便携、易于操作的实验仪器。因为NIRS和头戴式眼动仪对受试者的动作幅度包容度比较大，所以在实验测量中可以让被试保持一个舒适的姿态，具有较高的生态效度。
另外，近红外光谱仪与眼动仪进行同步测量，更便于将注视行为与对应脑区的活动联系起来，利用眼动数据来解释在非常短时间的事件（例如自然阅读过程中的注视事件）的血液动力学响应。
同步方案设计
多模态测量是利用打标实现将测得的两种生理指标数据在时间上同步。Brite MK II近红外光谱仪与Tobii眼动仪的同步方法主要分为硬件同步和软件同步两种方法。
1、软件同步
主要通过多模态软件eventIDE实现，在eventIDE中插入两个控件分别用于采集NIRS和眼动信号，并且eventIDE除了可以采集数据还可以呈现刺激；这里的控件可以根据现有的实验仪器进行定制，所以eventIDE支持所有型号的眼动仪和近红外光谱仪。软件同步的精度取决于近红外光谱仪的采样频率，如近红外光谱仪设置采样率为150Hz的可实现的同步精度为<7ms。 同时，eventIDE还可以对眼动数据进行实时分析。

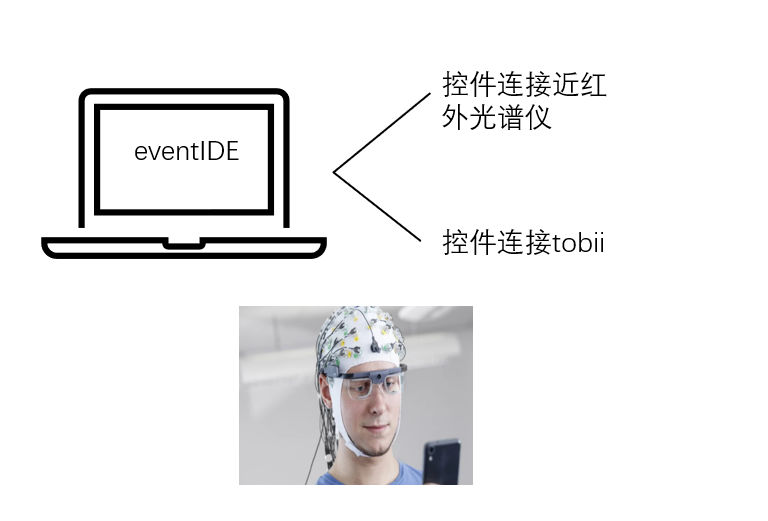

软件同步示意图
2.硬件同步
E-Prime与Tobii 眼动仪和Tobii Pro Lab可以实现通信和交互。当运行E-Prime刺激呈现时，E-Prime会管理被试校准并向Pro Lab发送指令控制记录的开始和结束，同时将相关的实验设计信息传输到Pro Lab。通过E-prime程序编写刺激呈现和打标程序。而且，Brite近红外光谱仪的采集软件同样实现了与E-prime的通信互联。
如图6，眼动数据的实时标记是利用E-Prime直接发送到采集软件Tobii Pro Lab。而近红外数据的实时标记则可以通过两种方案实现：

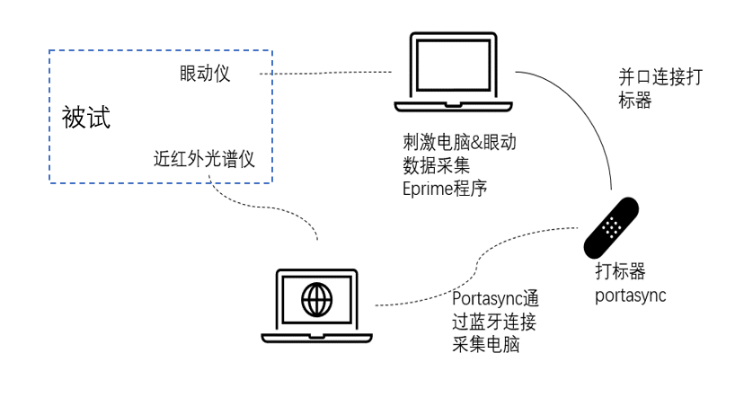

1）利用Brite配套的打标设备Portasync，Portasync可通过并口线连接到运行E-prime程序的刺激电脑。在E-prime程序中编写打标语句，在程序运行时就会向Portasync发送实时标记，而Portasync则可以通过蓝牙像近红外数据采集软件Oxysoft发送标记。这种方案需要准备两台电脑，并且刺激呈现和眼动数据采集的电脑需要有并口，此外，利用Portasync打标会存在一定的时间误差。

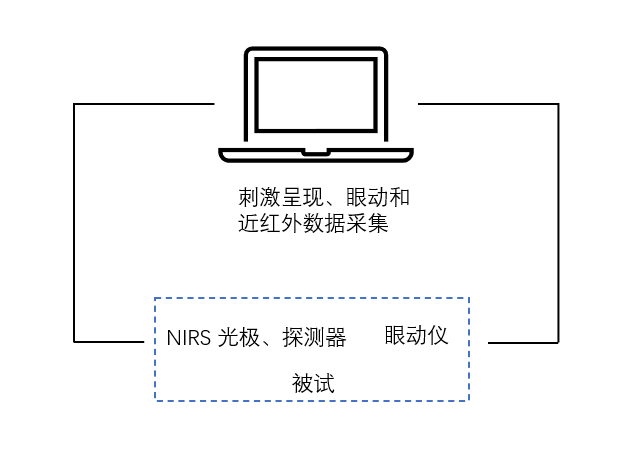

2）利用Brite采集软件Oxysoft与E-prime的通信功能，也可以实现同步标记。将Oxysoft软件添加到计算机注册表中，就可以实现E-prime程序直接向Oxysoft发送标记。这种方案时间误差可以忽略不计，但是需要在同一台电脑上同时运行E-prime程序、Tobii Prolab采集软件和Oxysoft采集软件，对于电脑的配置要求较高。
系统特点总结
本项目所采用的近红外-眼动追踪同步系统具有以下特点：
（1）Brite 具有便携可穿戴的特点，同时具有高信号质量的特点，可以在自然环境下使用并且信号不受环境影响；
（2）本系统可以实现近红外光谱仪和眼动仪的精确同步，最佳效果可实现同步精度<7ms。
