SAGA高密度肌电测量系统
SAGA 32+/64+系统是一款可固定可穿戴使用的多通道HD-EMG（高密度肌电）数据采集系统， 通过模块化设计，将数据采集单元和数据通讯单元巧妙组合，提供多种场景下高密度肌电数据采集的解决方案。
32+/64通道
多种信号接口
有线/无线模式
高信号质量
欧盟医疗认证
SAGA特点
■ 定制多通道
单台SAGA设备可采集32或64通道的HD-EMG。两台设备可并联使用，同步采集相邻肌群最大128通道的HD-EMG信号。
■ 抗干扰可移动实时测量
利用主动屏蔽技术、重力感应技术、结合高输入阻抗和共模抑制比，避免了工频和运动干扰对数据质量的影响。
■ 集成多种生理信号
可同时采集高密度肌电、脑电、心电、表面肌电、眼电、皮温、皮电、呼吸、压力、角度、加速度和血氧等多种生理数据。
■ 数据质量高
纯直流放大器，硬件不做滤波；能采集10Hz以下的肌电信号，24-bit高位A/D转换分辨率，单通道最大采样率达4096 Hz。
■ 24小时不间断测试
系统支持电池供电模式，可在不停止测试的情况下完成电池更换，实现不间断测试。
① 电池盒 ② 测量血氧或1位标记 ③ 输入16位并口标记
④ 测量3D加速度，呼吸等指标 ⑤ 采集32或64通道HD-EMG信号
⑥ 接地线 ⑦ 外接参考 ⑧ 测量表面肌电、心电或眼电信号
技术参数
单个模块体积
重量
采样率最大
分辨率
模拟带宽
噪声
共模抑制比
输入范围
输入阻抗
179x170x45(mm)
≤700g
4096Hz
24位
0-800Hz
＜1μV(0.1-100 Hz)
100dB
+/-150mV
>1 GΩ
电极介绍

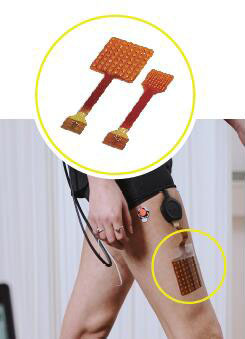

PCB阵列电极
稳定性高，主动屏蔽电缆确保信号质量。
Ag/AgCI 电极以8x8形式排列， 可采集64通道的HD-EMG信号。电极间距可选：4mm，8.75mm。

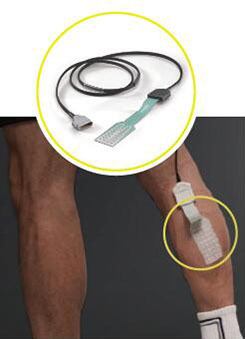

织物阵列电极
灵活性高，主动屏蔽电缆确保信号质量。
Ag/AgCI电极以4x8形式排列， 可采集32通道的HD-EMG信号。电极间距：8.75mm。

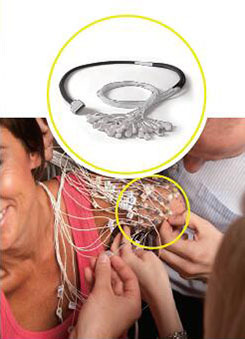

自定义多通道微型表面电极
用于不规则皮肤表面，主动屏蔽电缆确保信号质量。
Ag/AgCI微电极以自定义形式排列，每32个微电极为一组，可接4组。
PCB阵列电极
稳定性高，主动屏蔽电缆确保信号质量。
Ag/AgCI 电极以8x8形式排列， 可采集64通道的HD-EMG信号。电极间距可选：4mm，8.75mm。
织物阵列电极
灵活性高，主动屏蔽电缆确保信号质量。
Ag/AgCI电极以4x8形式排列， 可采集32通道的HD-EMG信号。电极间距：8.75mm。
自定义多通道微型表面电极
用于不规则皮肤表面，主动屏蔽电缆确保信号质量。
Ag/AgCI微电极以自定义形式排列，每32个微电极为一组，可接4组。
数据采集软件

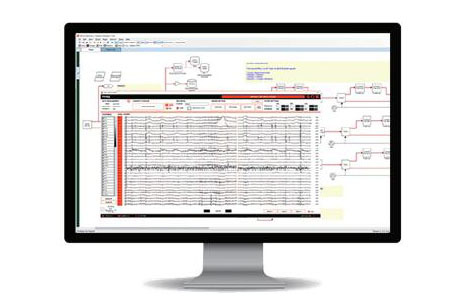

TMSi Polybench 软件
TMSi Polybench是SAGA系统配套的数据采集软件，可快速完成配置。如研究对数据采集过程有特殊需求，可自主搭建数据采集及分析流程，更改固有配置参数。
TMSi提供Python和MATLAB接口，用于参数配置，实时数据采集及分析。

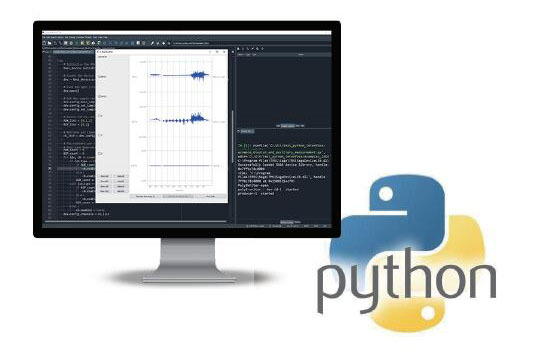

01) TMSi Python 接口
TMSi Python 接口是 TMSi 编写的开源Python库，与Windows和Linux系统兼容，通过该接口可以在Python 环境下连接一台及以上的SAGA设备进行HD-EMG数据的实时同步采集。

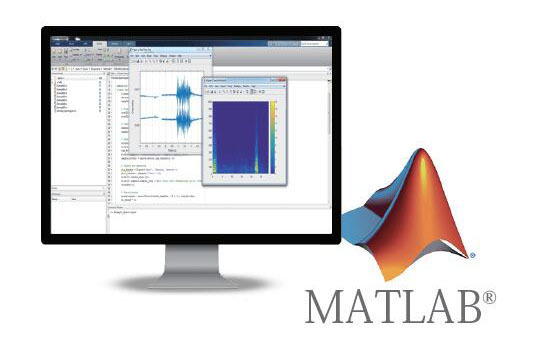

02) TMSi MATLAB 接口
TMSi MATLAB 接口与 Windows 系统兼容，通过该接口可以在MATLAB 环境下连接 SAGA设备进行HD-EMG 数据的实时采集。MATLAB接口提供数据转换功能，可将poly5格式转换成MATLAB可读取的.mat格式进行后续分析。
