三维测力台Bertec(最终确定版)

Bertec测力台由应变测量技术、先进的电子技术、创新的机械设计和高质量的制造技术创造而成,有便捷式及固定式两类可选,专为步态、平衡、运动等静态和动态的动作分析而设计。


详情请咨询
产品描述 应用 视频 相关文章

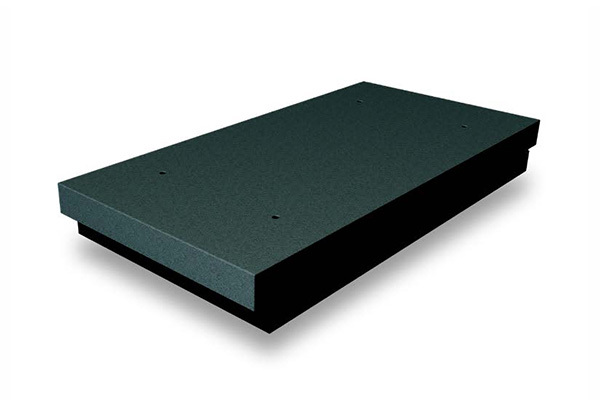

三维测力台Bertec

 Bertec测力台可精确测量6个分量:x,y,z方向的力和3个方向的力矩。并且每个测力台中内置一个16位数字增益放大器和信号调理单元,不需要另外的校准矩阵。产品配备了4款外部放大器,可根据数字、模拟、数字模拟双输出的不同类型自主选择。数字输出可直接接入电脑的USB端口,即插即用,模拟输出可选的输出类型丰富,支持不降低数据质量的前提下使用长线输出电缆(最长100m)。可提供软件的SDK,研究人员根据需求可进行二次开发。

便携式三维测力台FP4060-05-PT

固定式三维测力台FP4060-10

固定式三维测力台FP6012-15



产品优势

1000 Hz高采样频率

安装方式:顶部安装和底部安装

分辨率高,串扰低

全数字编码,无外部信号干扰

数据记录精确0漂移(有相关证明)

为二次开发提供SDK解决方案

负载范围:标准5000N、10000N、20000N,特殊范围可定制

兼容性强,可集成至Qualisys运动测量系统,同步采集分析数据



产品规格

便携式(USB或直接从力板输出的标准输出)

型号

宽mm

长mm

高mm

重量kg

负载能力

1000 1b(5000N)

负载能力

2000 1b(10000N)

负载能力

4000 1b(20000N)

4060-05-1000、2000

400

600

50

8



5060-06-2000

500

600

60

13





6090-06-2000

600

900

60

23





固定式(每种尺寸三种不同量程的型号)

4060-07-1000、2000、4000

400

600

75

38

4060-08-1000、2000、4000

400

600

83

38

4060-10-1000、2000、4000

400

600

100

30

4060-15-1000、2000、4000

400

600

150

21

4060-NC-1000、2000、4000

400

600

100

39

6012-15-1000、2000、4000

600

1200

150

62

6090-15-1000、2000、4000

600

900

150

45

9090-15-1000、2000、4000

900

900

150

65



安装示例

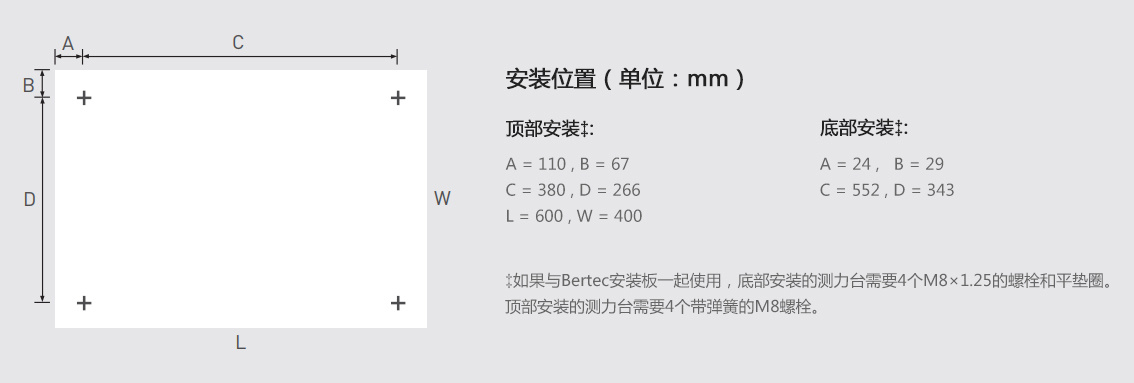

以FP4060-07-TM型号的固定式测力台为例,下图为其顶部及底部安装的示意图。

*需求定制:如果上述标准型号的测力台不能满足您的研究需求,可提供私人定制服务,定制专属负载范围、尺寸、防水等参数的测力台,满足您全方面的需求。



产品 数

不同型号的测力台参数之间仅固有频率有细微差别,如下以FP4060-07-TM型号测力台为例:

测力台型号

FP4060-07-1000

FP4060-07-2000

FP4060-07-4000

宽度(mm)

400

400

400

长度(mm)

600

600

600

高度(mm)

75

75

75

重量(kg)

38

38

38

最大负载力 Fz(N)

5000

10000

20000

最大负载力 Fx、Fy(N)

2500

5000

10000

最大负载力矩 Mx(N*m)

1500

3000

6000

最大负载力矩 My(M*m)

1000

2000

4000

最大负载力矩 Mz(N*m)

750

1500

3000

固有频率 Fx(Hz)

300

300

385

固有频率 Fy(Hz)

300

300

405

固有频率 Fz(Hz)

450

450

>500

Fz静态分辨率*(N)

±0.4

±0.4

±0.5

Fz分辨率**(N/LSB)

0.2

0.4

0.8

线性( %FSO+)

0.2

0.2

0.2

*静态分辨率是静态信号的峰对峰噪声幅值。

**分辨率是根据内部数字化的灵敏度给出的,并表示数字化信号中每LSB(最低有效位)产生的信号量(N或lb)。

+ FSO:全量程输出。
