SAGA便携式脑电采集分析系统

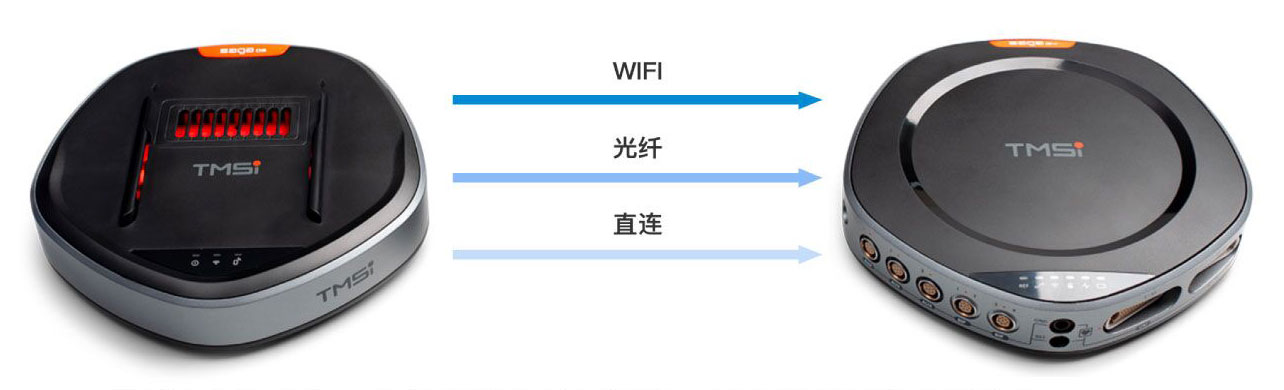

SAGA 32+/64+ 是一款便捷式的EEG(脑电)数据采集系统。系统采用模块化设计,放大器和通讯单元之间可无线传输数据。系统特有的主动屏蔽电缆结合重力感应技术,使其更适用于自然情景,可提供生态效度更高的全无线EEG数据采集方案。
详情请咨询
0.0 0.0
产品描述
应用
视频
相关文章
产品特点


便携可穿戴
单模块仅重700g,肩带和放大器支架协同实现可穿戴。



主动屏蔽抗干扰
主动屏蔽电缆结合重力感应技术,规避了工频和运动干扰。



高质量数据
纯直流放大器,硬件不做滤波,可获得高质量的原始数据。



24小时不间断测试
系统支持电池供电模式,电池更换过程中测试不中断。



适配多种电极
凝胶电极、环形凝胶电极、水电极以及独特的环耳电极可选。


多种生理传感器接入
脑电、高密度肌电、心电、眼电、加速度等生理数据同步测量。








集成多种生理信号



可同时采集脑电、高密度肌电、心电、表面肌电、眼电、皮温、皮电、呼吸、压力、角度、加速度和血氧等多种生理数据。

 抗干扰可移动实时测量



利用主动屏蔽技术、重力感应技术,避免了工频和运动干扰对数据的影响。可无线实时传输数据,生态效度高。

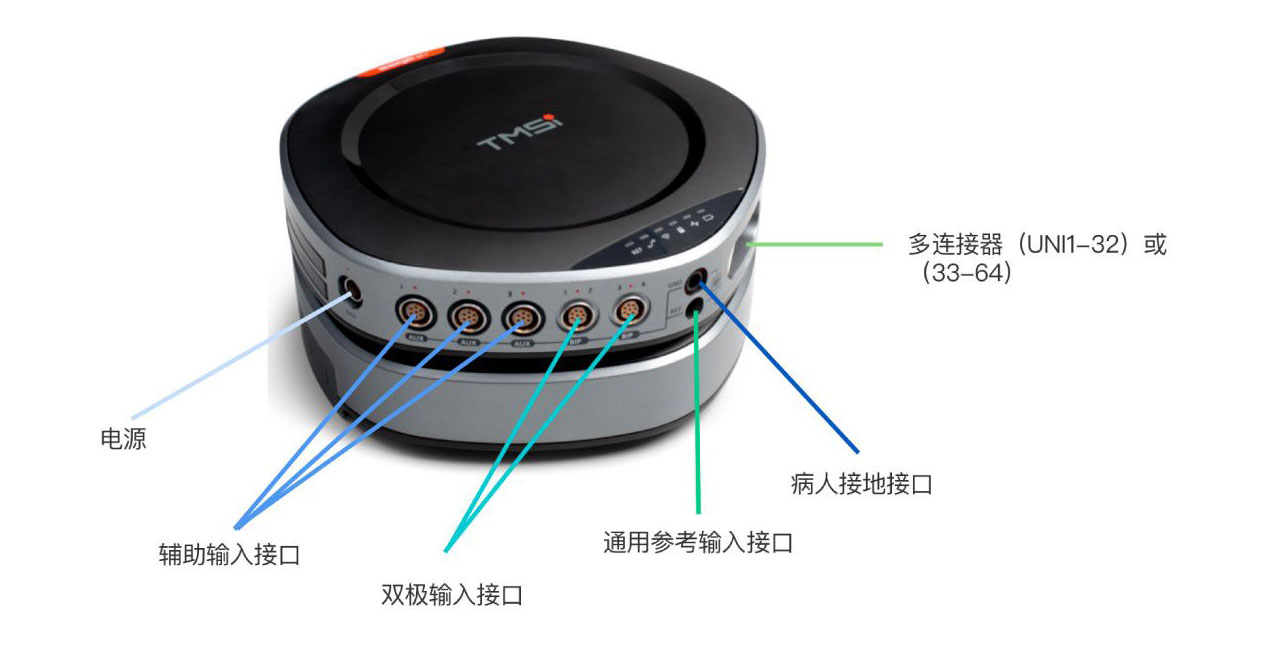

①电池盒     ②测量血氧或1位标记     ③输入16位并口标记  ④测量3D加速度、呼吸等指标    ⑤采集32或64通道EEG信号   ⑥接地线   ⑦外接参考   ⑧测量表面肌电、心电或眼电信号
自然情境下记录受试者行走中的脑电数据,数据质量高,无运动干扰。










放大器核心参数








电极介绍

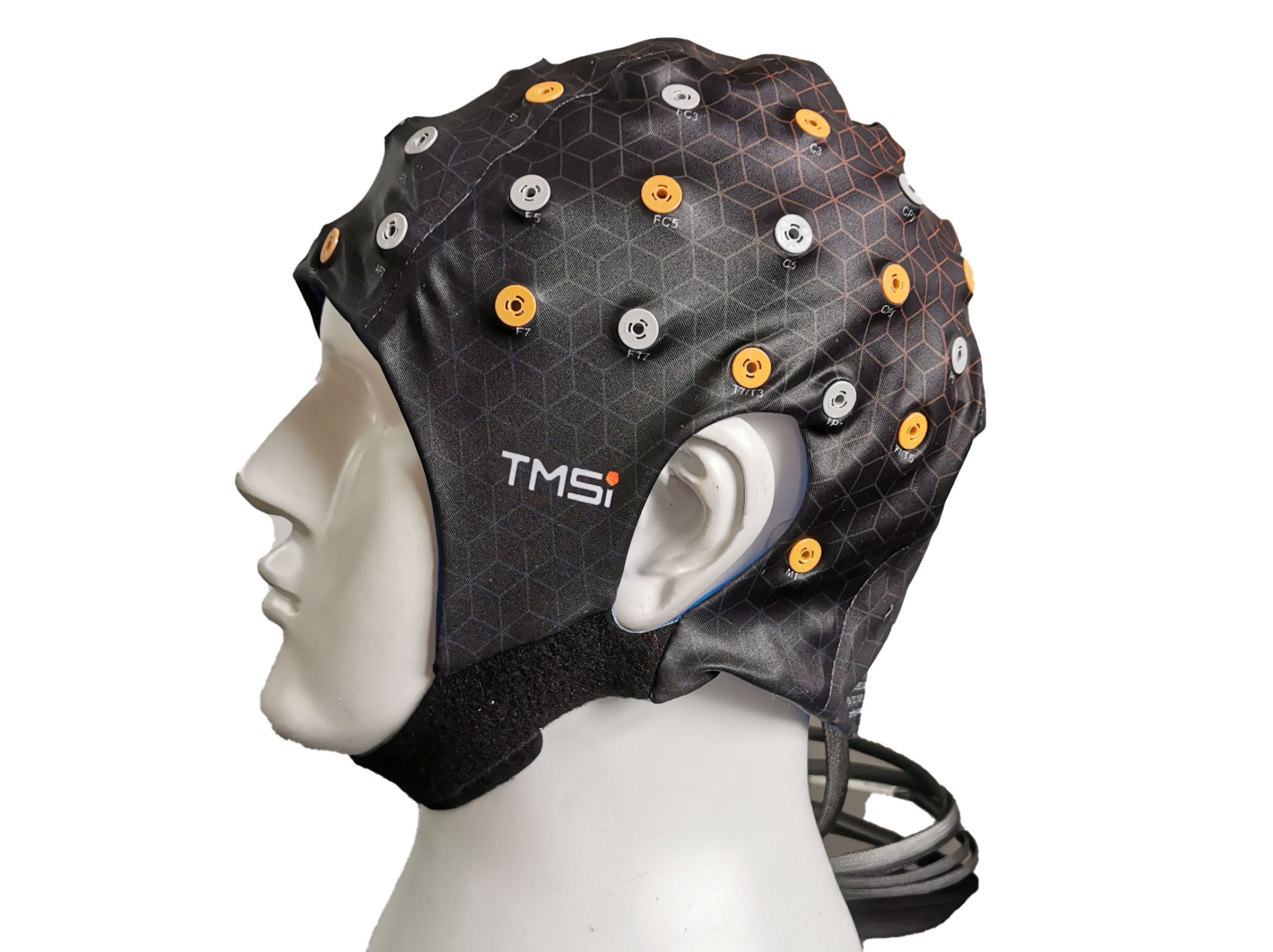

 凝胶电极



凝胶不易干,适合长时间的信号测量。主动屏蔽电缆整洁不裸露,避免了由于电缆移位造成的干扰,结合系统内置3D加速计对运动伪迹的补偿, 确保了移动测量时数据的高质量。

应用领域:行为认知、人因工程、社交互动、神经同步等

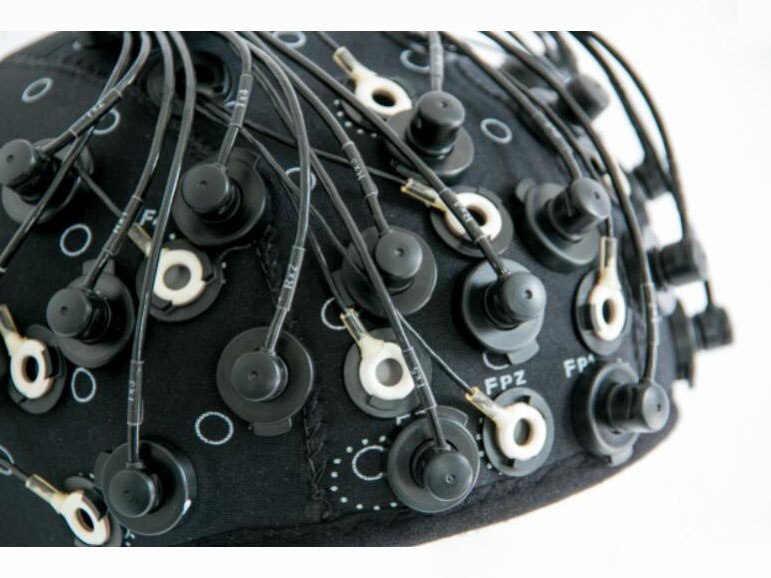

 环形凝胶电极



凝胶不易干,适合长时间的信号测量。每个电极都可独立装配,实验操作快捷简单。与fNIRS、tDCS、眼动等设备结合使用无干扰,易于实现多模态同步测量。

应用领域:脑力负荷、EEG-fNIRS、EEG-fNIRS-tES等

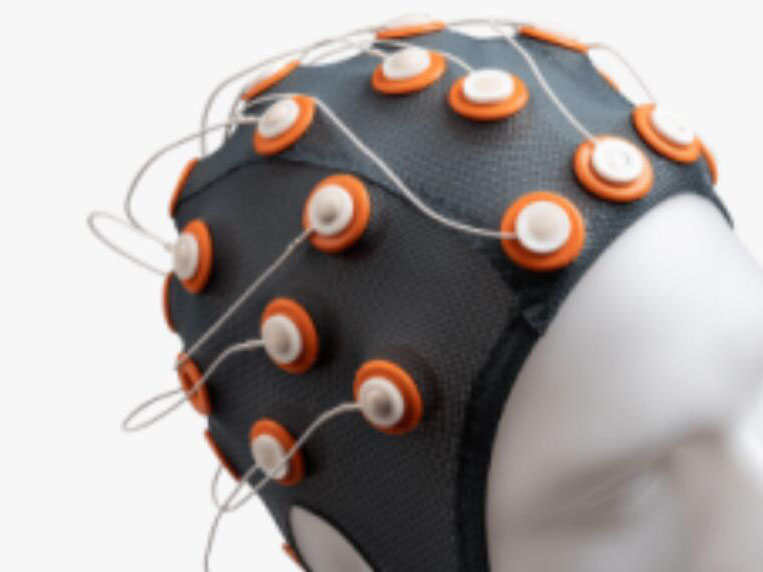

 水电极



水电极清洁及装配方便,对导电凝胶敏感的人群可用。技术要求相对较低,实验准备时间短,可在家庭环境中进行。该款水电极克服了以往水电极干燥后信号不稳定的问题,测量时间长,信号质量高。

应用领域:针对老年或儿童群体的研究、运动科学等






 呼吸、表面肌电、心电、眼电等其他电极



用于同步测量皮温、皮电、呼吸、压力、角度、加速度和血氧等多种指标,也可同时获取心电、表面肌电、眼电等电生理数据。适用于需要同时获取多种生理参数的研究中。

应用领域:人因工程、睡眠研究等

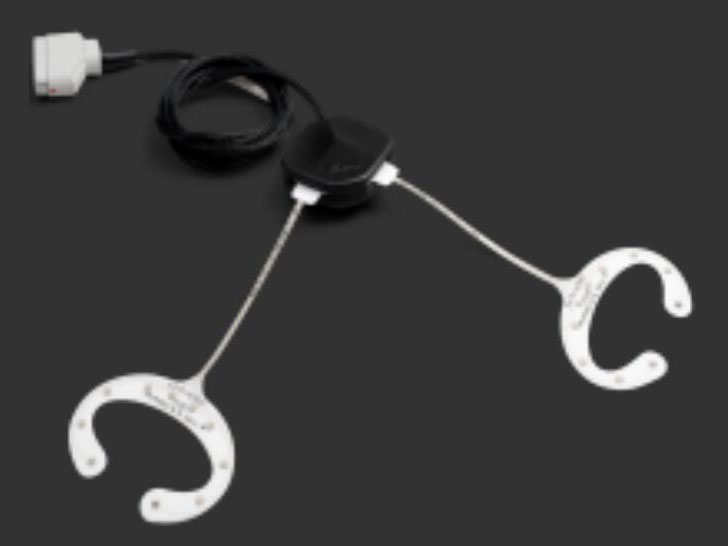

环耳阵列电极(cEEGrids)



环耳电极用于耳周大脑活动的测量,可与传统32导EEG数据同步采集,数据质量高。环耳电极佩戴隐形,在日常环境中使用的社会接受程度高。也可用于其他生理信号的采集,如眼电及心电。

应用领域:认知研究、听觉注意、脑机接口、睡眠分期等









数据采集软件

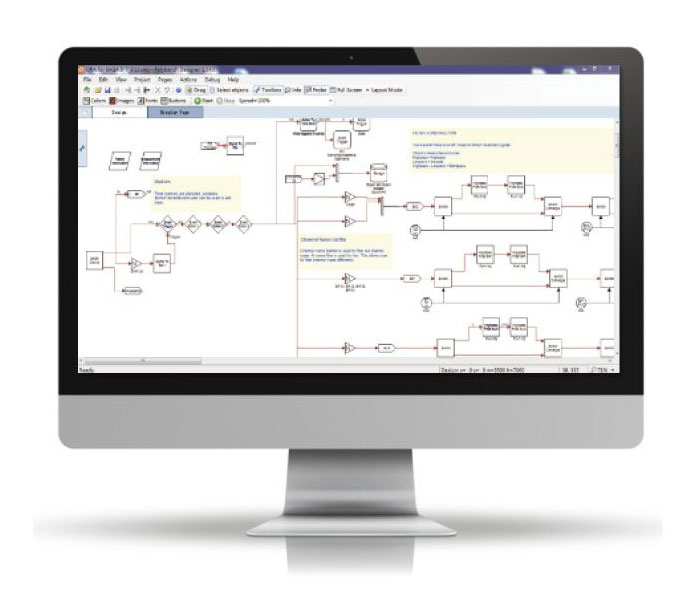

TMSi Polybench 软件

TMSi Polybench是SAGA系统配套的数据采集软件,可快速完成配置。如研究对 数据采集过程有特殊需求,可自主搭建数据采集及分析流程,更改固有配置参数。
TMSi提供Python和MATLAB接口,用于参数配置,实时数据采集及分析。





01TMSi Python接口

TMSi Python 接口与 Windows和Linux系统兼容,  通过该接口可以在Python环境下同时连接一台及以上的SAGA设备进行EEG  数据的同步采集。  同时支持实时数据图的绘制,并且集成了LSL实时数据流,可与外部软件进行实时的数据传输。





02TMSi MATLAB接口

TMSi MATLAB 接口与 Windows统兼容,通过该接口可在MATLAB 环境中直接进行 EEG 数据的采集,支持将采集的数据转换成  EEGLAB 可以读取的形式进行后续分析。 MATLAB接口还可实时绘制EEG数据波形。支持自定义电极模板,仅储存ROI区域所在通道的EEG数据。











cEEGrids应用案例






奥登堡大学联合牛津大学提出了使用cEEGrids电极采集EEG数据的方法,研究发现cEEGrids数据中可见睁眼闭眼状态下的频谱差异,并且可记录到明显的P300成分
对听觉、社会互动、癫痫监测、睡眠、脑机接口等领域在日常生活中的应用有重要意义。


奥登堡大学,牛津大学:Unobtrusiveambulatory  EEGusingasmartphone  and flexible printed electrodes around the ear.















使用cEEGrids电极和标准PSG系统同时采集睡眠数据发现,cEEGrids采集的数据满足睡眠分期所需的信号质量和特征,且cEEGrids对参与者和技术人员的用户友好度高cEEGrids有潜力成为家庭环境下睡眠监测的新型工具。

萨里睡眠研究中心 , 萨里大学 :Sleep   EEG   Derived  From  Behind - the - EarElectrodes (cEEGrid)  Compared  to Standard  Polysomnography :  A Proof of Concept Study.














通过 cEEGrids 电极记录到的听觉P300成分与传统脑电帽记录到的质量相当,cEEG 可以替代传统EEG进行听觉注意方面的研究,这对于听觉BCI技术应用于助听器方面有重要意义。



奥登堡大学心理学系:Identifying auditory attention with ear-EEG : cEEGridver versus high-density cap-EEG comparison.





关键词:
SAGA
通讯单元
通道
专利技术
未找到相应参数组,请于后台属性模板中添加

如何使用无限水电极帽?

将棉棒卷好放进电极线的洞中并将其插入帽子的孔中,帽子放入水中10秒左右取出,擦干多余的水并给被试戴上。

发布时间:2022年4月12日



如何使用耳周电极片?

准备脑电膏、电极片等配件,电极片放置黑色固定板,贴上双面胶,逐个注射脑电膏,将电极线固定,开始采集。

发布时间:2022年4月12日



如何使用SAGA进行SD卡测量?

使用USB正常连接设备,选择记录类型、通道并检查带宽;设置开始采集方式,如按钮、特定时间,完成配置进行测量。

发布时间:2022年4月12日



如何使用WiFi连接SAGA设备?

首先正常连接设备,切换到WiFi选项,并检查带宽,通过采样频率或通道数来满足最大带宽要求。

发布时间:2022年4月12日



快速采集程序上的设置和配置

连接设备后,会自动打开QRA界面,选择参考模式、通道配置、打标端口以及采样频率等。

发布时间:2022年4月12日



快速采集程序上的信号查看

选择阻抗检测界面,阻抗满足要求,选择信号视图,选中要查看的通道并为其设置滤波,可以进行标记事件,数据保存原始无滤波值。

发布时间:2022年4月12日



如何打开SAGA设备箱?

上层是放大器和基站,下层是配件,包括电源线、USB、安装盘、外部充电器、两块电池、DIGI标记线、一对接地腕带和接地线、电极贴、支架和肩带、参考线和光纤。

发布时间:2022年4月12日



如何启动SAGA设备?

基站连接电源,放大器划入基站上方,插入USB连接电脑,按下放大器上的开关按钮;电脑安装软件,连接SAGA设备。

发布时间:2022年4月12日



TMSi SAGA介绍

SAGA系统功能强大,高度的适应性和兼容性,是全无线HD-EMG数据采集的终极解决方案。 SAGA不需要连接电脑即可采集,是真正的全无线EEG、EMG、HD-EMG数据采集解决方案。

发布时间:2021年8月25日
