高密度肌电测量系统SAGA

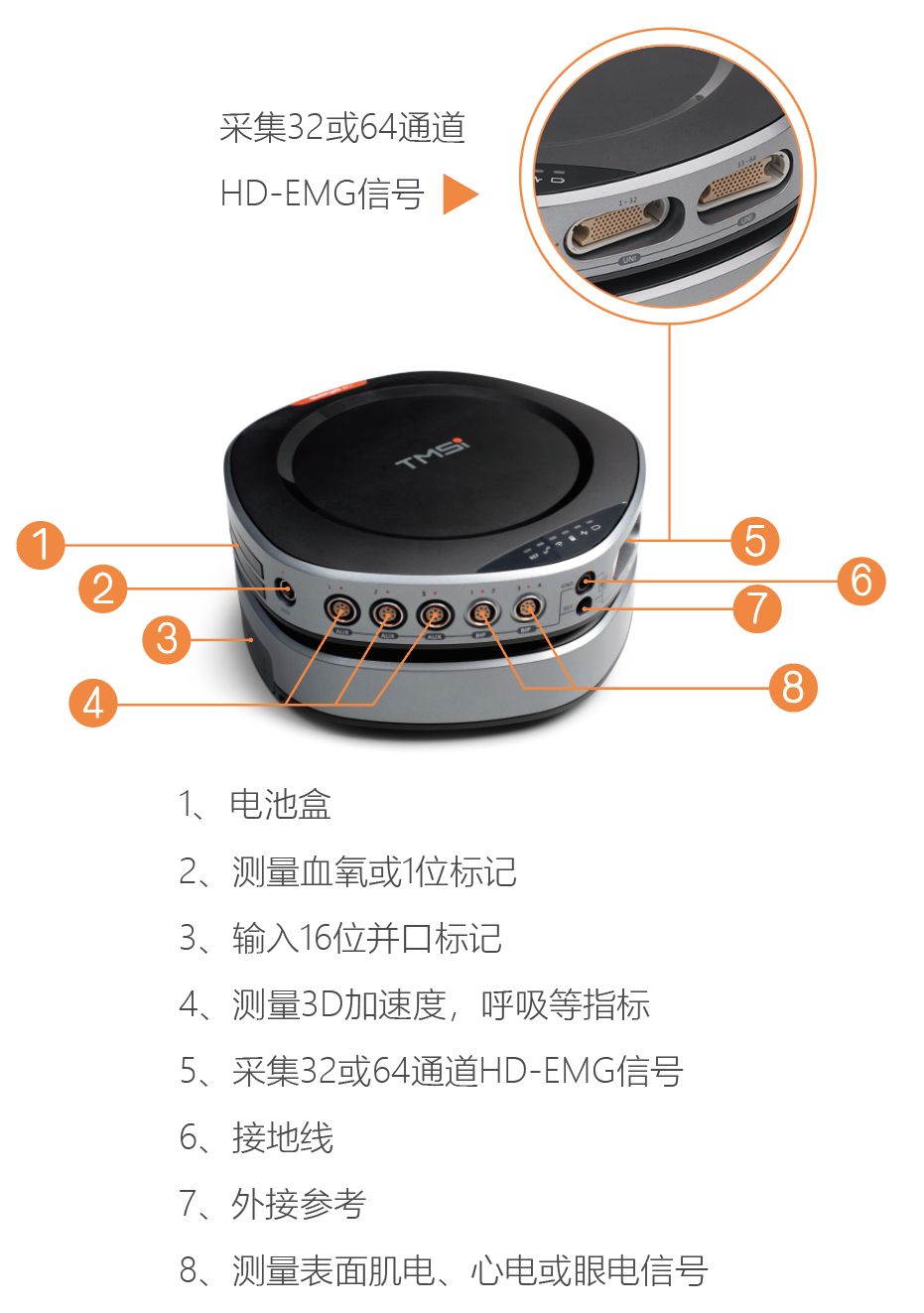

SAGA 32+/64+系统是一款可固定可穿戴使用的多通道HD-EMG（高密度肌电）数据采集系统， 通过模块化设计，将数据采集单元和数据通讯单元巧妙组合，提供多种场景下高密度肌电数据采集的解决方案。
详情请咨询
|
SAGA特点
单台SAGA设备可采集32或64通道的HD-EMG。两台设备可并联使用，同步采集相邻肌群最大128通道的HD-EMG信号。
利用主动屏蔽技术、重力感应技术、结合高输入阻抗和共模抑制比，避免了工频和运动干扰对数据质量的影响。
可同时采集高密度肌电、脑电、心电、表面肌电、眼电、皮温、皮电、呼吸、压力、角度、加速度和血氧等多种生理数据。
纯直流放大器，硬件不做滤波；能采集10Hz以下的肌电信号，24-bit高位A/D转换分辨率，单通道最大采样率达4096 Hz。
系统支持电池供电模式，可在不停止测试的情况下完成电池更换，实现不间断测试。 |
 |
 |
放大器参数 单个模块体积 179x170x45(mm) 重量 ≤700g 采样率最大 4096Hz 分辨率 24位 模拟带宽 0-800Hz 噪声 ＜1μV(0.1-100 Hz) 共模抑制比 100dB 输入范围 +/-150mV 输入阻抗 >1 GΩ
|
电极介绍
 |
 |
 |
|
PCB阵列电极 稳定性高，主动屏蔽电缆确保信号质量。 Ag/AgCI 电极以8x8形式排列， 可采集64通道的HD-EMG信号。电极间距可选：4mm，8.75mm。
|
织物阵列电极 灵活性高，主动屏蔽电缆确保信号质量。 Ag/AgCI电极以4x8形式排列， 可采集32通道的HD-EMG信号。电极间距：8.75mm。
|
自定义多通道微型表面电极 用于不规则皮肤表面，主动屏蔽电缆确保信号质量。 Ag/AgCI微电极以自定义形式排列，每32个微电极为一组，可接4组。 |
数据采集软件
|
TMSi Polybench 软件
TMSi Polybench是SAGA系统配套的数据采集软件，可快速完成配置。如研究对数据采集过程有特殊需求，可自主搭建数据采集及分析流程，更改固有配置参数。
TMSi提供Python和MATLAB接口，用于参数配置，实时数据采集及分析。 |
 |
|
TMSi Python 接口 TMSi Python 接口是 TMSi 编写的开源Python库，与Windows和Linux系统兼容，通过该接口可以在Python 环境下连接一台及以上的SAGA设备进行HD-EMG数据的实时同步采集。 |
|
TMSi MATLAB 接口 TMSi MATLAB 接口与 Windows 系统兼容，通过该接口可以在MATLAB 环境下连接 SAGA设备进行HD-EMG 数据的实时采集。MATLAB接口提供数据转换功能，可将.poly5格式转换成MATLAB可读取的.mat格式进行后续分析。 |
应用领域
 |
康复医疗 通过测量分析神经修复后不规则皮肤表面的肌电信号，智能假肢试用成功。 |
 |
信息安全 复旦大学戴晨赟老师团队，提出了基于神经肌肉密码确保用户信息安全的全新方法。 |
 |
神经康复 张迎春、周平教授团队提出了一种新颖的3D神经支配区成像方法来确定注射部位，使药物发挥出最佳的疗效。 |
 |
吞咽障碍的康复治疗 中科院李光林教授团队，应用HD-EMG方法研究吞咽过程，提出了基于HD-EMG评估吞咽功能、筛选吞咽障碍的评估指标。 |
 |
应用生理学 HD-EMG信号比传统双极EMG信号具备更强的皮质神经相干性（CMC），对进一步研究与CMC缺失相关的临床疾病有重要意义。 |
