高密度肌电测量系统SAGA
S001
高密度肌电测量系统SAGA

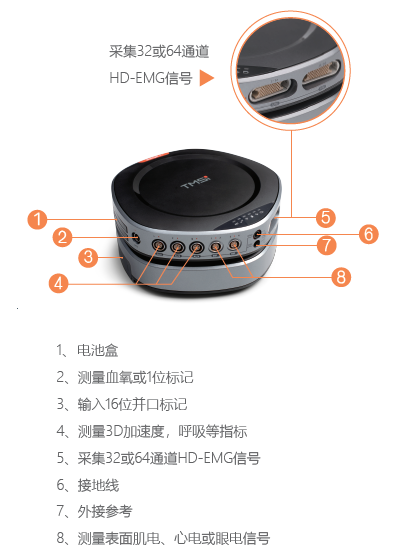

SAGA 32+/64+系统是一款可固定可穿戴使用的多通道HD-EMG(高密度肌电)数据采集系统, 通过模块化设计,将数据采集单元和数据通讯单元巧妙组合,提供多种场景下高密度肌电数据采集的解决方案。
详情请咨询
0.0 0.0
产品描述
应用
视频
相关文章



SAGA特点





  • 定制多通道

单台SAGA设备可采集32或64通道的HD-EMG。两台设备可并联使用,同步采集相邻肌群最大128通道的HD-EMG信号。



  • 抗干扰可移动实时测量

利用主动屏蔽技术、重力感应技术、结合高输入阻抗和共模抑制比,避免了工频和运动干扰对数据质量的影响。



  • 集成多种生理信号

可同时采集高密度肌电、脑电、心电、表面肌电、眼电、皮温、皮电、呼吸、压力、角度、加速度和血氧等多种生理数据。



  • 数据质量高

纯直流放大器,硬件不做滤波;能采集10Hz以下的肌电信号,24-bit高位A/D转换分辨率,单通道最大采样率达4096 Hz。



  • 24小时不间断测试

系统支持电池供电模式,可在不停止测试的情况下完成电池更换,实现不间断测试。







放大器参数



单个模块体积:   179x170x45(mm)

重量:                 ≤700g

最大采样率:       4096Hz

分辨率:              24位

模拟带宽:           0-800Hz

噪声:                 <1μV(0.1-100 Hz)

共模抑制比:        100dB

输入范围:           +/-150mV

输入阻抗:           >1 GΩ









电极介绍



PCB阵列电极

稳定性高,主动屏蔽电缆确保信号质量。

Ag/AgCI 电极以8x8形式排列, 可采集64通道的HD-EMG信号。电极间距可选:4mm,8.75mm。



织物阵列电极

灵活性高,主动屏蔽电缆确保信号质量。

Ag/AgCI 电极以8x8形式排列, 可采集64通道的HD-EMG信号。电极间距可选:4mm,8.75mm。

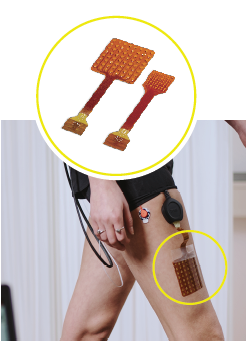

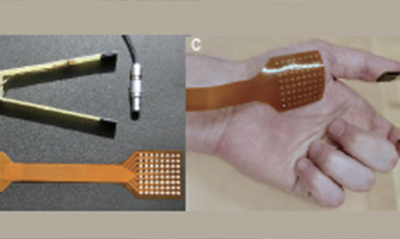

自定义多通道微型表面电极

用于不规则皮肤表面,主动屏蔽电缆确保信号质量。

Ag/AgCI微电极以自定义形式排列,每32个微电极为一组,可接4组。







数据采集软件





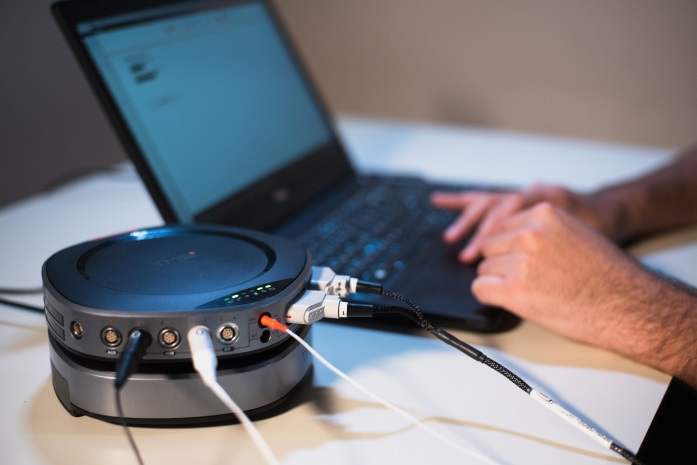

TMSi Polybench 软件

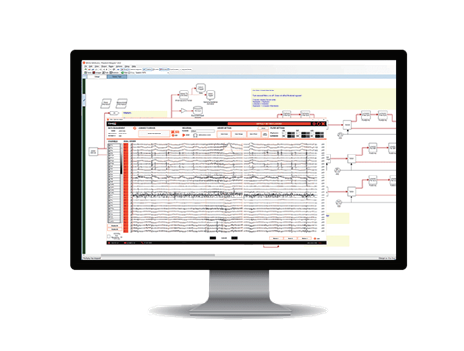

TMSi Polybench是SAGA系统配套的数据采集软件,可快速完成配置。如研究对数据采集过程有特殊需求,可自主搭建数据采集及分析流程,更改固有配置参数。



TMSi提供PythonMATLAB接口,用于参数配置,实时数据采集及分析。

TMSi Python 接口

TMSi Python 接口是 TMSi 编写的开源Python库,与Windows和Linux系统兼容,通过该接口可以在Python 环境下连接一台及以上的SAGA设备进行HD-EMG数据的实时同步采集。

TMSi MATLAB 接口

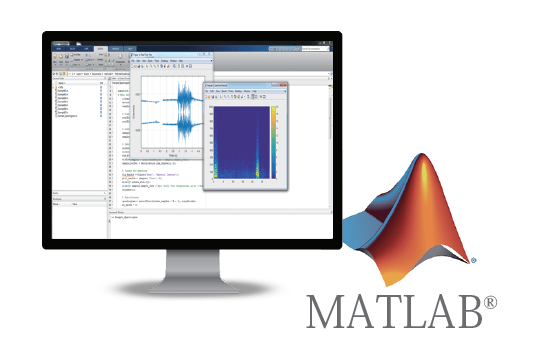

TMSi MATLAB 接口与 Windows 系统兼容,通过该接口可以在MATLAB 环境下连接 SAGA设备进行HD-EMG 数据的实时采集。MATLAB接口提供数据转换功能,可将.poly5格式转换成MATLAB可读取的.mat格式进行后续分析。





应用领域









康复医疗

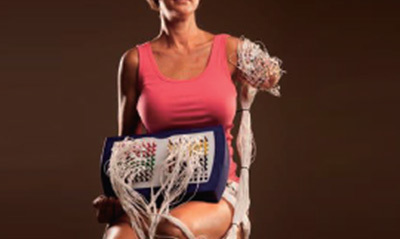

通过测量分析神经修复后不规则皮肤表面的肌电信号,智能假肢试用成功。
芝加哥康复中心(RIC):智能假肢在患者身上试用成功。







信息安全

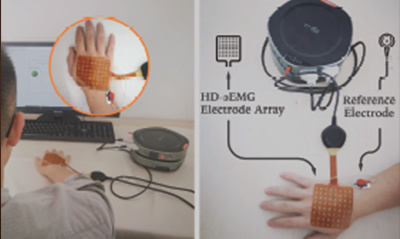

复旦大学戴晨赟老师团队,提出了基于神经肌肉密码确保用户信息安全的全新方法。
复旦大学生物医学工程中心:Neuromuscular Password-Based User Authentication.







神经康复

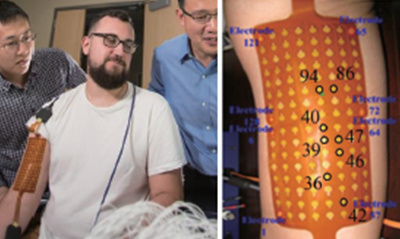

张迎春、周平教授团队提出了一种新颖的3D神经支配区成像方法来确定注射部位,使药物发挥出好的疗效。
休斯顿大学生物医学工程系、休斯顿健康科学中心:Three-Dimensional Innervation Zone Imaging from Multi-Channel Surface EMG Recordings.







吞咽障碍的康复治疗

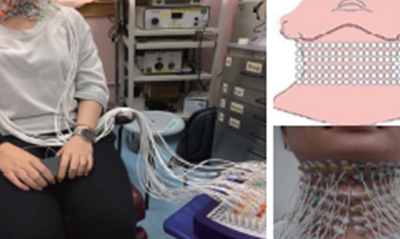

中科院李光林教授团队,应用HD-EMG方法研究吞咽过程,提出了基于HD-EMG评估吞咽功能、筛选吞咽障碍的评估指标。
中国科学院香港中文大学深圳先进集成技术研究所:基于高密度肌电电势图的正常吞咽过程可视化研究。







应用生理学

HD-EMG信号比传统双极EMG信号具备更强的皮质神经相干性(CMC),对进一步研究与CMC缺失相关的临床疾病有重要意义。
阿姆斯特丹MOVE研究所:High-density surface electromyography improves the identification of oscillatory synaptic inputs to motoneurons.
