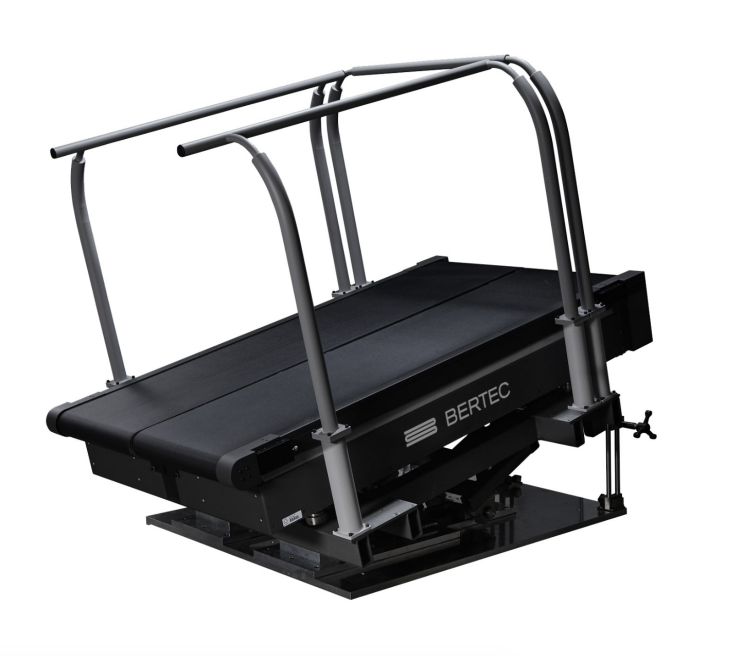

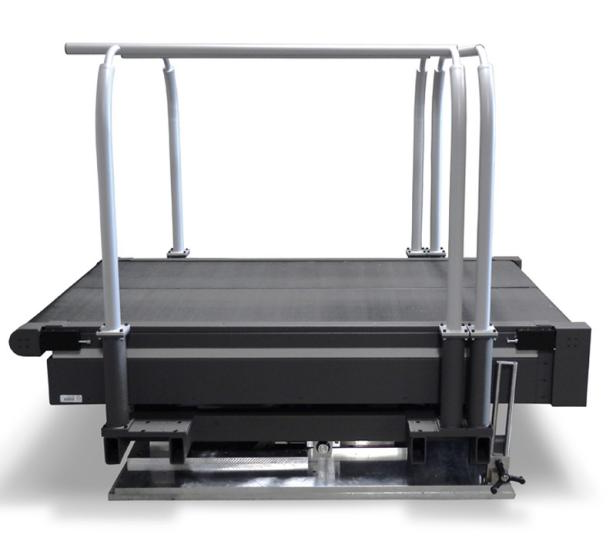

三维测力跑台Bertec
三维测力跑台Bertec可长时间持续获得人体步态周期的力学数据,摆脱了步态研究受测力台数量、实验空间等因素的限制。在精确控制速度和加速度的情况下,为用户提供高精度的数据。
详情请咨询
0.0 0.0
产品描述
应用
视频
相关文章





设计独特>>>

Bertec三维测力跑台左右分离式的平台设计,能够单独测量左右两侧的六分量力和力矩,单独控制左右两侧平台的运动方向、速度和坡度。帮助研究人员减少步态实验室的空间要求,消除了传统测力台固定的限制。

应用广泛>>>

实现了双脚速度及加速度的独立控制,可连续获得左右双脚独立且高精度的6分量(Fx、Fy、Fz、Mx、My、Mz)负载数据。满足了不同应用场景的需要。成为了研究级的三维力学测试平台。







产品特点



(1)人体左右侧独立测量,可以在所需的速度和加速度下前后双向独立控制

(2)跑台系统可控制倾斜角度,用于上坡和下坡分析

(3)左右两个(Fx、Fy、Fz、Mx、My、Mz)独立且高精度的6分量负载测量

(4)具有独立低振动驱动系统可有效降低振动对数据信号的干扰

(5)适用所有主流运动捕获及肌电系统

(6) 100% 无外部数字编码信号干扰

(7)提供SDK用于开发人员自定义控制

(8)一年标准保修,可选维护套餐





技术参数



产品型号

Bertec FIT

外形尺寸, cm*cm*cm

193(L)×125(W)×36(H)

重量,kg

115

Fz最大负载, N

5000

Fx、Fy最大负载, N

2500

最大倾斜角度

15°

速度范围, km/h

0-21

加速度范围, m/s2

0-5

单跑带尺寸,m2

1.75*0.5

总跑带尺寸,m2

1.75*1.0

最小测力,N

1

控制方式

前后两方向,左右分开控制

安全设置

侧面扶手可拆卸,可加装安全支架





系统布局

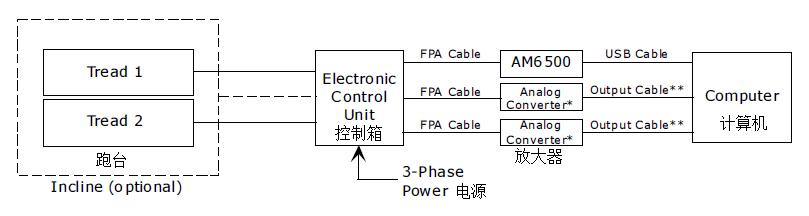

测量跑台系统布局



分离的跑台跑带通过两根线缆同电子控制单元相连。电子控制单元为一个标准的架式箱体,有三组输出:第一组输出通过电脑USB接口与AM6500放大器相连控制跑台。后两组输出与一台Bertec信号转换器相连采集数据。跑台通过电脑软件控制,电子控制箱含一个紧急停止按钮。





电源要求

Bertec三维测力跑台需要标准工业3相供电来运转。电压电流的要求分别为380V、30A,插头类型为532P 6W。







基本尺寸

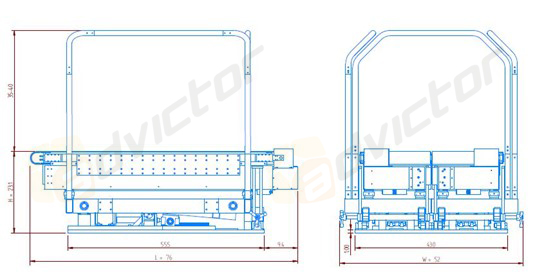

跑台尺寸(所标参数单位均为英寸)

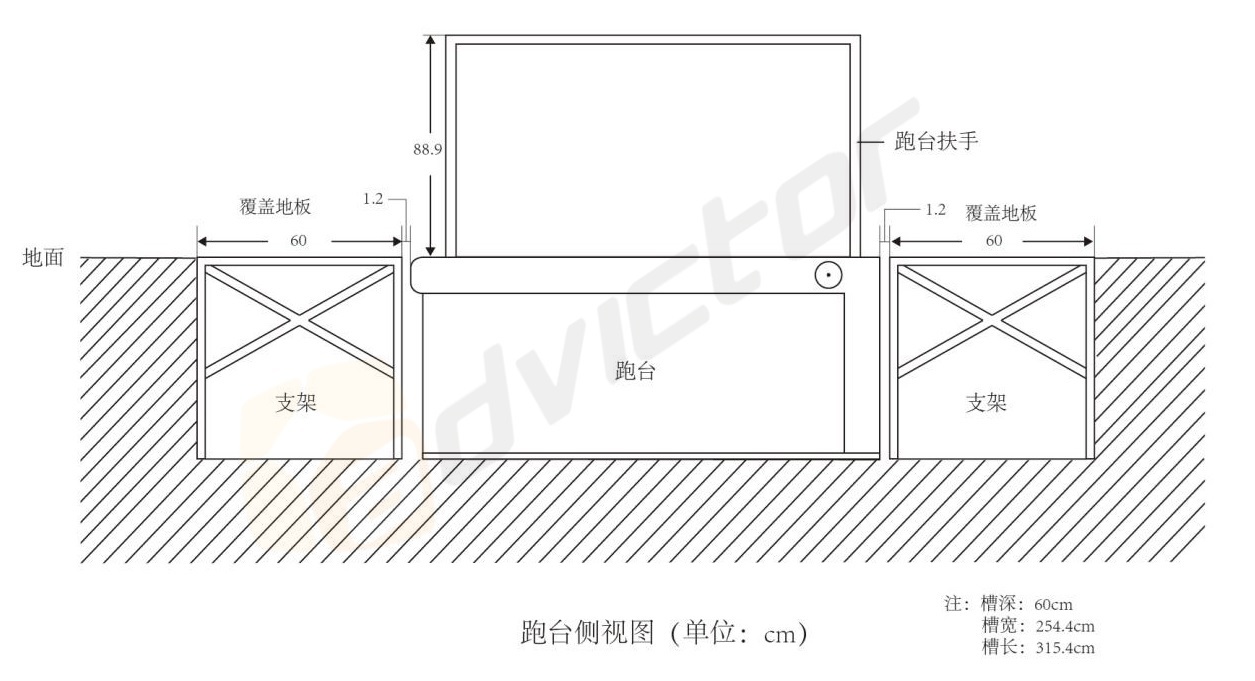

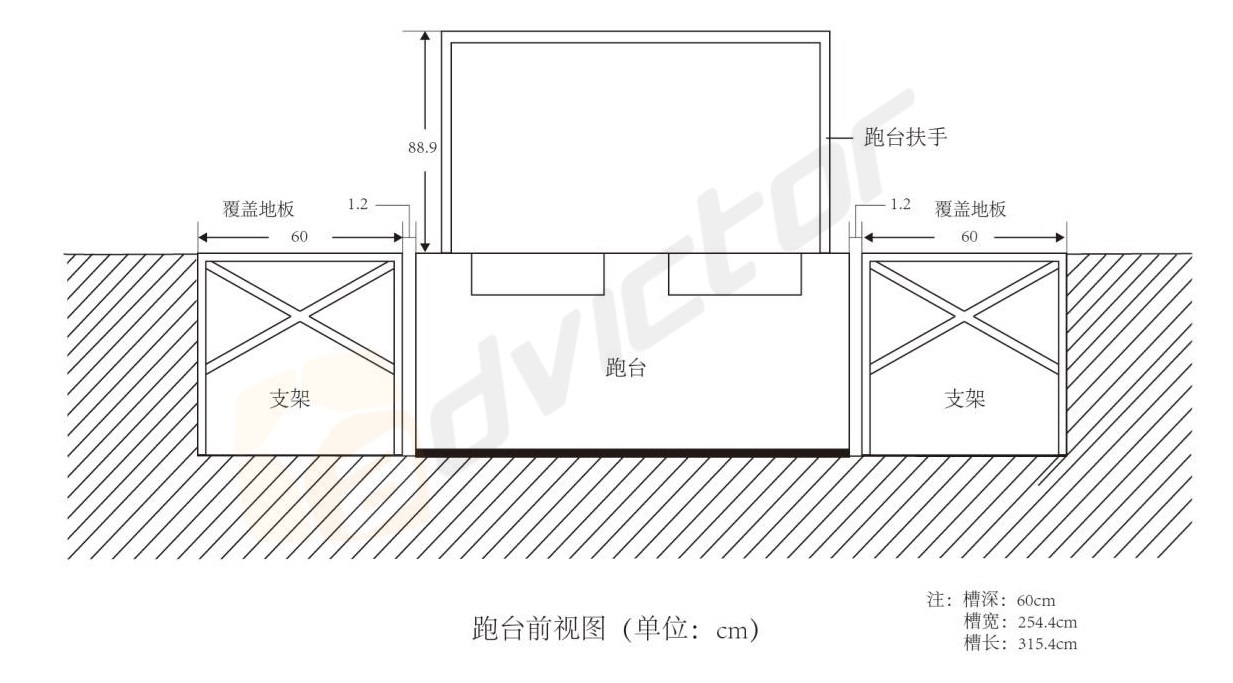

施工简图







安装支持



  1. 安装位置的地面需在平整度范围内。
  2. 支持槽位安装和地面安装。
  3. 须有导管或者地面线缆保护套。
  4. 跑步机周围覆盖的地板需要容易移动,以便定期维护。
  5. 覆盖地板和跑台之间留有足够的空隙。
  6. 跑台有合适的电源。
  7. 依据系统布局给出的线缆长度为电子控制单元和电脑留出合适的位置。
  8. 地板表面(槽底)完全清洁。





定制服务

如果上述标准型号的跑台不能满足您的研究需求,可提供私人定制服务,定制专属负载范围和大小的跑台,以满足您的需求。
