三维测力台Bertec
测力台
三维测力台Bertec
Bertec测力台由应变测量技术、先进的电子技术、创新的机械设计和高质量的制造技术创造而成,有便捷式及固定式两类可选,专为步态、平衡、运动等静态和动态的动作分析而设计。
详情请咨询
0.0 0.0
产品描述
应用
视频
相关文章



Bertec测力台可精准测量6个分量:x,y,z方向的力和3个方向的力矩。并且每个测力台中内置一个16位数字增益放大器和信号调理单元,不需要另外的校准矩阵。产品配备了4款外部放大器,可根据数字、模拟、数字模拟双输出的不同类型自主选择。数字输出可直接接入电脑的USB端口,即插即用,模拟输出可选的输出类型丰富,支持不降低数据质量的前提下使用长线输出电缆(最长100m)。可提供软件的SDK,研究人员根据需求可进行二次开发。

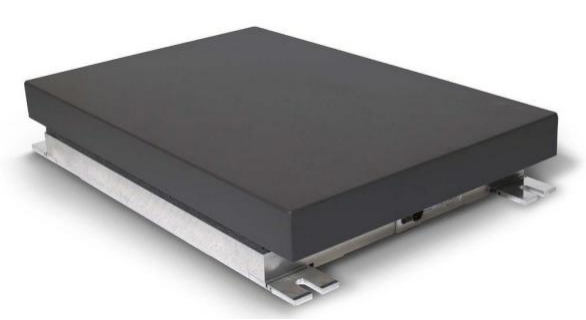

固定式测力台示例

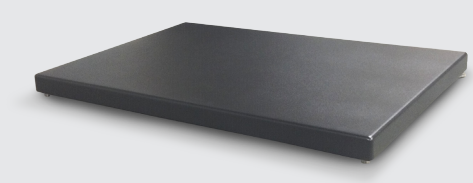

便捷式测力台示例









产品优势



(1)1000 Hz高采样频率

(2)分辨率高,串扰低

(3)数据记录精确0漂移(有专利证书)

(4)100%数字编码,无外部信号干扰

产品优势



(5)安装方式:顶部安装和底部安装

(6)负载范围:标准5000N、10000N、20000N,特殊范围可定制

(7)为二次开发提供SDK解决方案

(8)兼容性强,可集成至QUALISYS运动测量系统,同步采集分析数据







产品规格

宽mm 长mm 高mm 重量(公斤) 负载能力 负载能力 负载能力 型号
1000 lb (5000 N) 2000 lb (10000 N)  4000 lb (20000 N)
便携式(USB或直接从力板输出的标准输出)
400 600 50 8   4060-05-1000、2000
500 600 60 13     5060-06-2000
600 900 60 23     6090-06-2000
固定式(每种尺寸三种不同量程的型号) 型号
400 600 75 38 4060-07-1000、2000、4000
400 600 83 38 4060-08-1000、2000、4000
400 600 100 30 4060-10-1000、2000、4000
400 600 150 21 4060-15-1000、2000、4000
400 600 100 39 4060-NC*-1000、2000、4000
600 1200 150 62 6012-15-1000、2000、4000
600 900 150 45 6090-15-1000、2000、4000
900 900 150 65 9090-15-1000、2000、4000



产品参数

不同型号的测力台参数之间仅固有频率有细微差别,如下以FP4060-07-TM型号测力台为例:



测力台型号 FP4060-07-1000 (宽长-高-1000) FP4060-07-2000(宽长-高-2000) FP4060-07-4000 (宽长-高-4000)
宽度,mm 400 400 400
长度,mm 600 600 600
高度,mm 75 75 75
重量,kg 38 38 38
最大负载力 Fz(N) 5000 10000 20000
最大负载力 Fx、Fy(N) 2500 5000 10000
最大负载力矩 Mx(N*m) 1500 3000 6000
最大负载力矩 My(M*m) 1000 2000 4000
最大负载力矩 Mz(N*m) 750 1500 3000
固有频率 Fx(Hz) 300 300 385
固有频率 Fy(Hz) 300 300 405
固有频率 Fz(Hz) 450 450 >500
Fz静态分辨率*,N ±0.4 ±0.4 ±0.5
Fz分辨率**,N/LSB 0.2 0.4 0.8
线性, %FSO+ 0.2 0.2 0.2



*静态分辨率是静态信号的峰对峰噪声幅值。

**分辨率是根据内部数字化的灵敏度给出的,并表示数字化信号中每LSB(最低有效位)产生的信号量(N或lb)。

+ FSO:全量程输出。







需求定制



如果上述标准型号的测力台不能满足您的研究需求,可提供私人定制服务,定制专属负载范围、尺寸、防水等参数的测力台,满足您全方面的需求。







安装示例

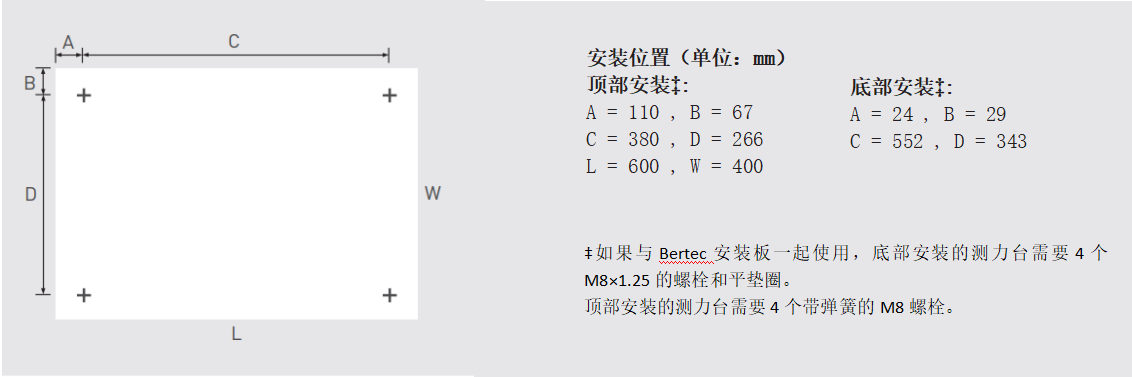

以FP4060-07-TM型号的固定式测力台为例,下图为其顶部及底部安装的示意图。



未找到相应参数组,请于后台属性模板中添加
