如何开始测量Artinis fNIRS设备并进行简短分析

分类：

产品动态

作者：

Artinis

来源：

Artinis

发布时间：

2020-11-20 21:05

访问量：

　　如果您之前没有时间阅读设备手册，但仍想快速了解如何使用我们的设备开始测量，那么您可以在这里来完成。这篇日志中，我们为您提供设置以及分析选项。

如何连接Artinis fNIRS设备?

　　除了OxyMon外，所有Artinis设备都可以通过蓝牙无线连接使用。

　　1、要获得最佳蓝牙连接，只需插入随设备一起提供的SENA蓝牙适配器即可。完成此步骤，您可以启动oxysoft软件;

　　2、确保在启动oxysoft前，设备随附的红色加密狗也已经插入计算机;打开oxysoft后，您可以继续使用设备向导并开启测量(Toolbar >> Measurement >> Start measurement and setup device wizard);

　　3、选择测量的名字和文件夹，然后继续下一步。接下点击Add，指定要添加的Artinis 设备类型;

　　4、将您的设备连接到oxysoft后，请继续执行下一步，并根据设备和您所使用的通道数量选择Optode光极模板。此外，您可以选择差分路径因子(DPF)来校正您正在测量的特定组织中的散射。通过肌肉测量DPF值约为4，脑组织中约为6。如果愿意，这也可以根据被试的年龄在oxysoft中计算(Duncan等人，1996)。点击下一步，将显示光极配置的概述(图1);

　　5、最后，在下一步中，您可以修改不同的参数，如采样率和光极功率等，并在完成设置向导后选择首选操作。例如，您可以在向导结束后启动Optode数字化。

　　如果您购买了Polhemus 3D数字化仪与Artinis设备结合使用，则可以使用它来记录光极相对于头部的位置。这可以准确估计您在多个被试中成像的大脑区域......并为您的数据制作漂亮的视觉效果!可选择手动执行此操作，但是这不会那么准确，并且更多的用于可视化目的。

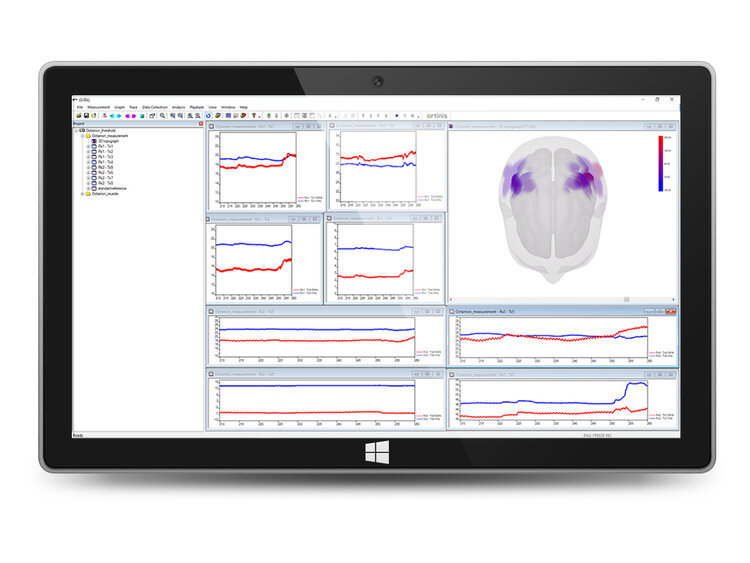

如何开始测量并进行简短分析-3D图

　　选择模板

　　当发射器放置在皮肤上并发射光线时，光线穿过皮肤和下面的组织，散射回来，并被接收器接收。每个发射器和接收器也被称为光极。光线一个接一个地发射，所以设备可以区分光源(时序原理)。发射器和接收器仪器成像光极组合/通道。我们地fNIRS设备提供多种光极通道。根据您感兴趣的大脑区域、您的设备以及通道的数量，将确定哪种配置最适合您的测量。测量期间使用的光极配置必须在oxysoft中指定。这可以在测量属性中作为光极模板来完成。光极模板有发射器(Tx)、接收器(Rx)和通道组成(图1)。在我们的系统中，发射器是LED或激光光纤，使用黄色进行标记，接收器是光电二极管或接收光纤，使用蓝色进行标记。光极模板定义了发射器和接收器所采用的光极组合。光极模板对于创建正确的图形至关重要。

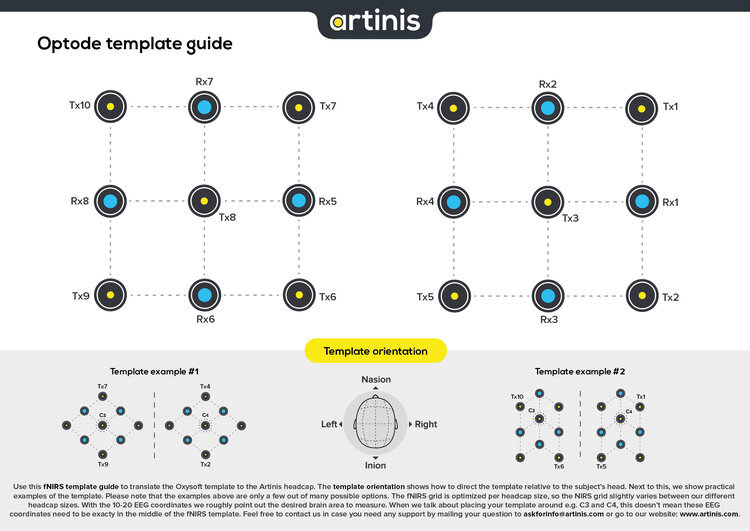

图1 Brite24 2×12通道模板(24通道)和Brite24 1×27通道模板(27通道)

如何进行测量?

　　设置好实验设置并将Artinis fNIRS设备用于被试后，您就可以开始测量了。需要注意的是数据采集(DAQ)视图，此窗口将指示每个通道是否正常工作。如果其中一个通道为红色，则表示接收器未接收到适当的光量。这也将导致光极模板中的白点变为红色。如果发生这种情况，请确保光极正确插入支架中，并且光极下面没有头发，这样一般可以解决问题。如果通道保持红色，请查阅手册以获取其他解决方案，或咨询我们的技术人员，他们很乐意为您提供帮助。一旦所有通道都正常运行，您就可以完全开始fNIRS实验了。虽然fNIRS是一种更具运动弹性的成像技术，但建议将被试的运动保持最低限度，以最大限度的减少数据中的运动伪影。然而，如下所述，这些运动伪影可以在后分析过程中过滤掉。

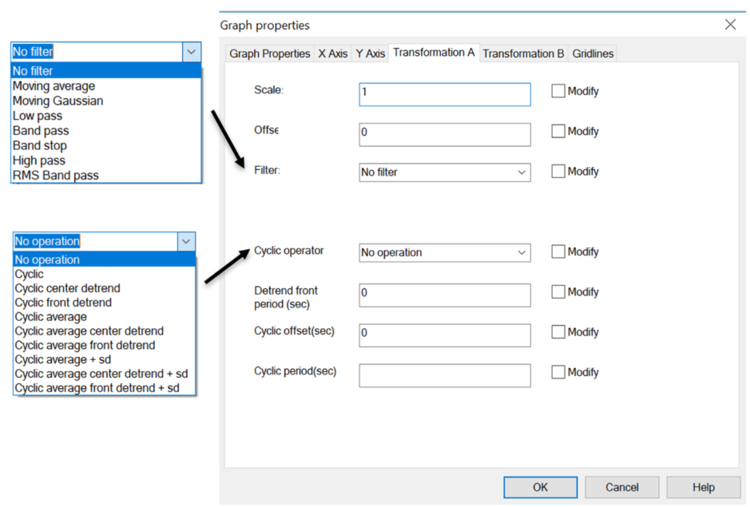

图2 Oxysoft中数据分析选项。(上)显示Oxysoft中可用的滤波算法，(下)显示Oxysoft中可用的循环运算操作符

　　Oxysoft中数据分析

　　完成采集后，我们的oxysoft软件可以立即分析您的数据。在oxysoft中，您可以应用不同的滤波器，如移动平均滤波器、移动高斯滤波器、低通滤波器、高通滤波器、带通滤波器和带阻滤波器，以及平滑信号或删除不需要的伪迹(图2)。此外，oxysoft能够执行循环操作运算符，循环运算符允许您叠加计算组块信号的均值(视频)，这样在使用组块设计的实验中尤为方便。然后，这些平均数据可以用生成血流动力学响应的视频或在3D大脑模板上显示测量的大脑活动。
